上海淞江集团旗下网站为您介绍：「2018」上海华山医院波纹补偿器氯离子超标问题书面报告，信息真实可靠，盗版违用必究。淞江集团为客户提供波纹补偿器产品检测、分析、并提供书面问题报告，让客户进一步了解波纹补偿器产品的问题所在；查明是产品质量问题，还是安装问题，还是其他问题所导致。
问题说明：

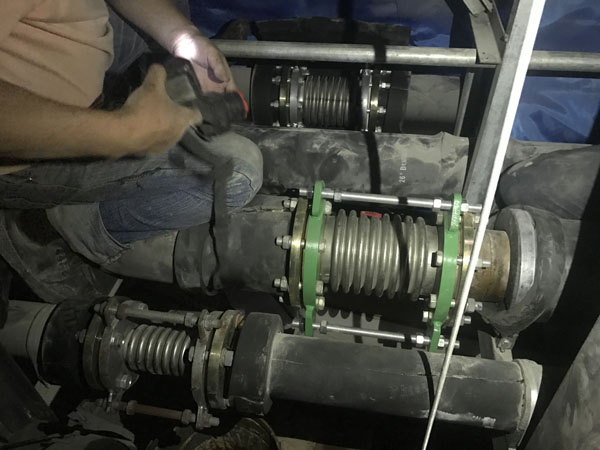

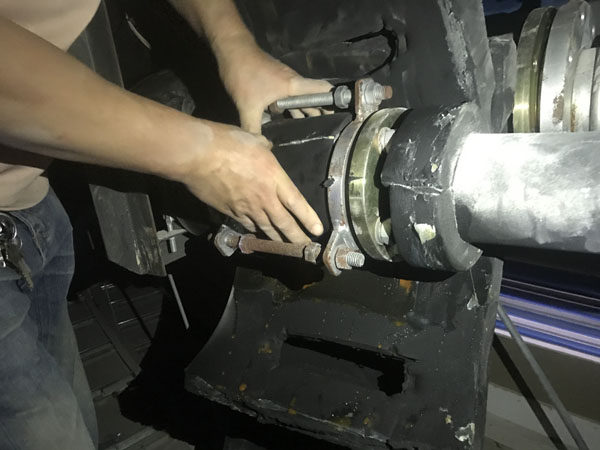

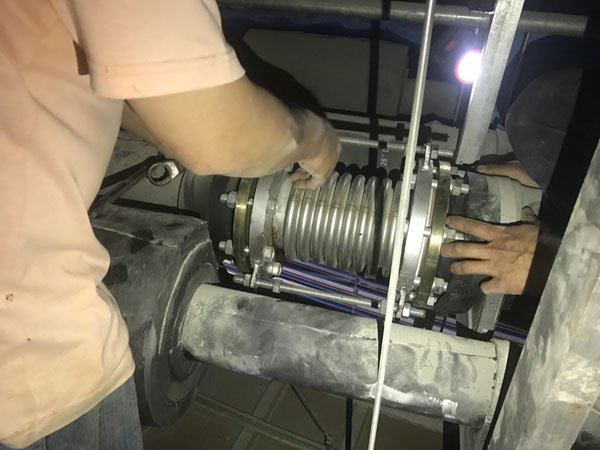

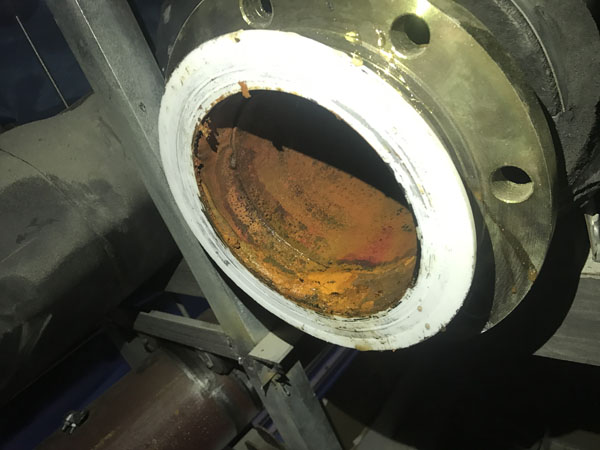

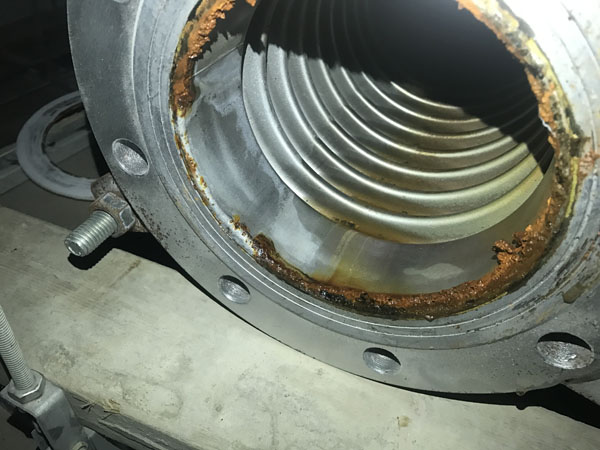

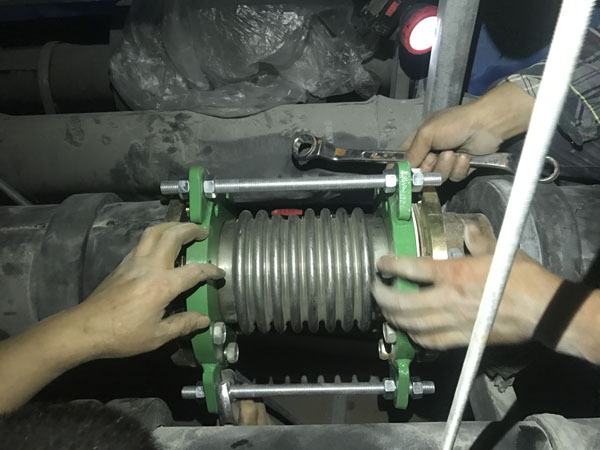

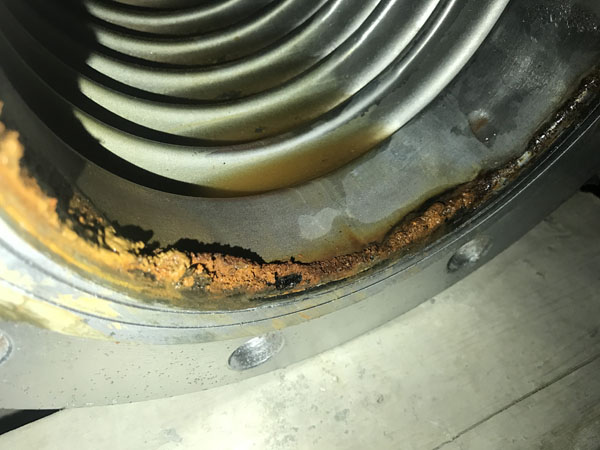

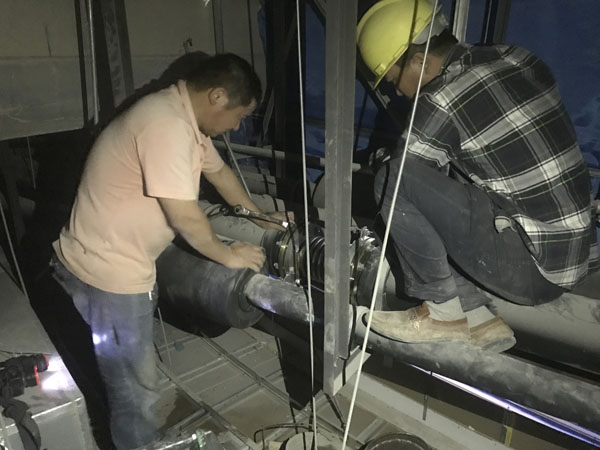

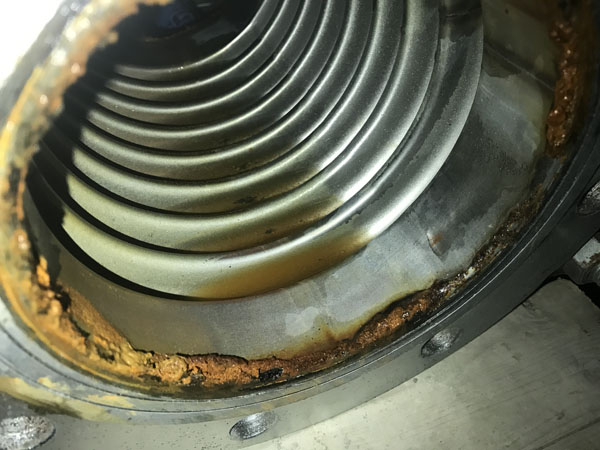

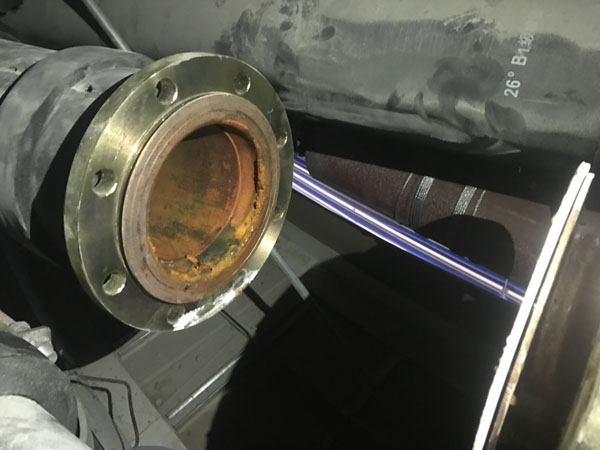

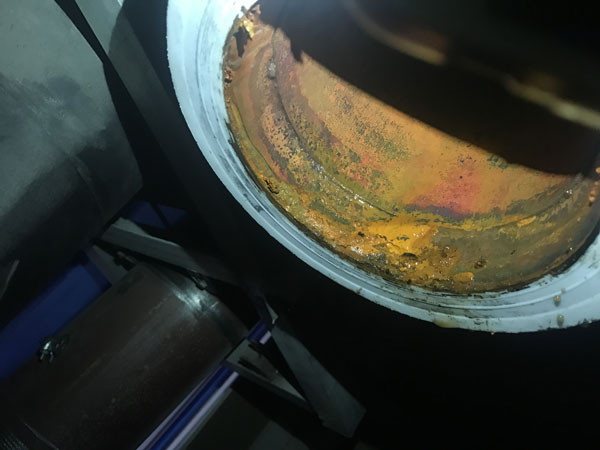

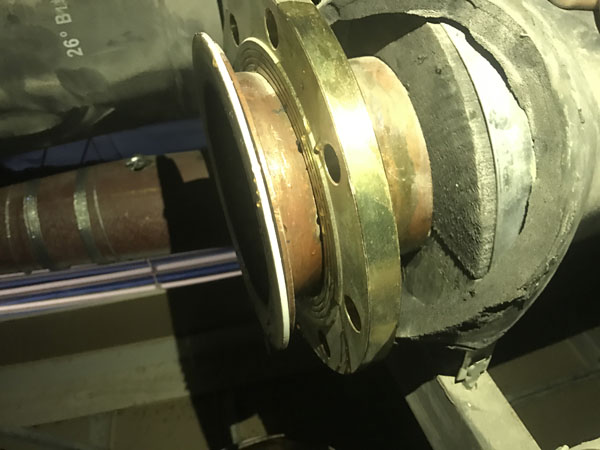

2018年6月1日上午客户到我厂带了一台DN50波纹补偿器，不锈钢波纹与法兰焊接处出现腐蚀漏水现象，客户说现场还有*台DN125的也出现了漏水情况，说要带一个去现场更换，我厂工作人员带了一台DN125的波纹补偿器当天赶到上海华山医院工地现场，当天下午1点上班后与现场人员一起来到天花板上面的管线现场，并把DN125漏水的那台进行拆卸更换，在拆卸过程中，我厂工作人员全场在场，并拍了一些现场照片（见附件），DN125拆下来后发现也是不锈钢波纹与法兰焊接处腐蚀漏水。现场使用的管线为全铜管线。现场使用的垫片为四氟垫片。
现场反应情况：压力10kg以下，使用介质循环水，发货时间2017年4月，现场反馈实际装好调试时间3个月，最近验收发现有漏水现象，通知我厂。

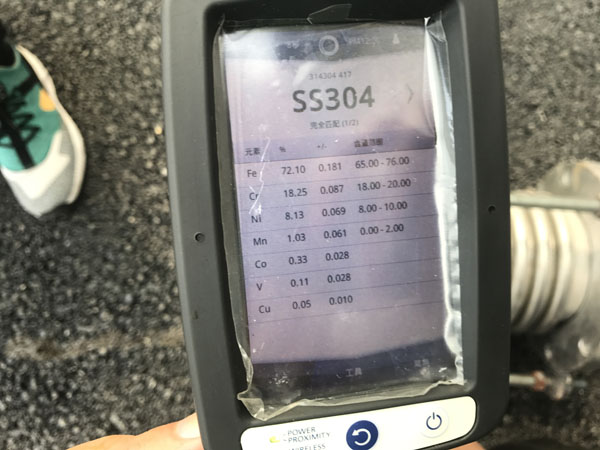

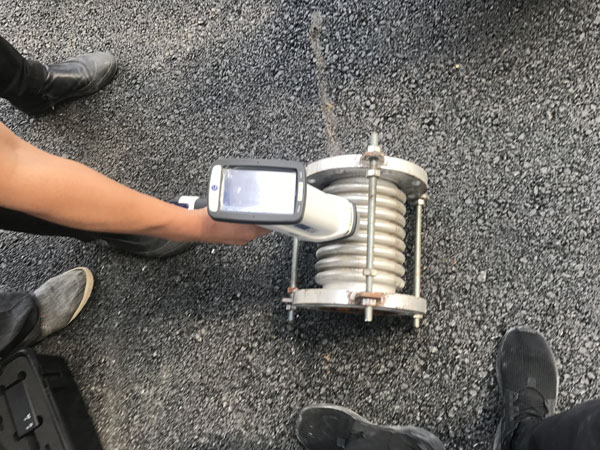

检测结果：在工地现场我厂工作人员将拆下来的DN125波纹补偿器进行了光谱仪检测，检测结果镍含量达到8个镍以上，确定材料是不锈钢304是没有问题。（附件）
根据以上情况，我厂技术部给出答复：
管道在正常运行当中，水里面的氯离子在管道中是流动的，当设备停止工作静止状态下，空调水里面的氯离子会附着在波纹内壁上，出现腐蚀。由于此种波纹补偿器采用的是碳钢法兰，碳钢法兰与不锈钢波纹焊接时，焊接处最为薄弱，采用的壁厚是0.8mm，氯离子在焊接处内壁上很快就把波纹焊接处腐蚀透。碳钢法兰与不锈钢波纹焊接后的产品使用在：氯离子不超25mg/L。
我厂技术部给出的解决办法：把现场所有铜管线的波纹补偿器全部更换为不锈钢法兰波纹补偿器（氯离子不能超过25mg/L），或者更换为碳钢法兰波纹补偿器加内衬四氟（氯离子不能超过100mg/L）。
以上情况是我厂技术部做出的书面报告，如果您对我厂的产品有异议，我厂愿意配合进行各种检测，如果检测出来我厂产品材料不达标，我厂愿意承担检测费、并更换所有波纹补偿器费用。
上海淞江减震器集团有限公司
技术部
2018.6.2
问题说明：

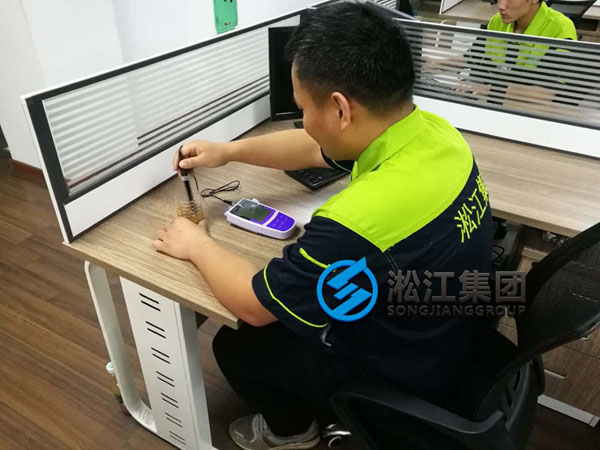

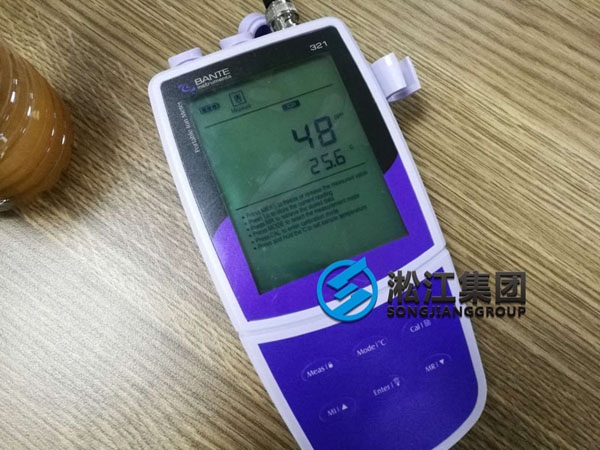

2018年6月5日我厂检测人员对现场带回的水质进行了检测（见附件），检测结果发现氯离子含量达到48mg/L，碳钢法兰与不锈钢波纹焊接后的产品使用在：氯离子不超25mg/L。
我厂技术部给出的解决办法：把现场所有铜管线的波纹补偿器全部更换为不锈钢法兰波纹补偿器（氯离子不能超过25mg/L），或者更换为碳钢法兰波纹补偿器加内衬四氟（氯离子不能超过100mg/L）。
以上情况是我厂技术部做出的书面报告，如果您对我厂的产品有异议，我厂愿意配合进行各种检测，如果检测出来我厂产品材料不达标，我厂愿意承担检测费、并更换所有波纹补偿器费用。
上海淞江减震器集团有限公司
技术部
2018.6.6
检测结果附件：
上海淞江集团旗下网站为您介绍：「2018」上海华山医院波纹补偿器氯离子超标问题书面报告，信息真实可靠，盗版违用必究。
